| 需要维护的杆端, 钢对钢，焊接柄 | ||||||||||
| 公差 , 参见文字 | ||||||||||
| 径向内部游隙 , 参见文字 | ||||||||||
|
||||||||||

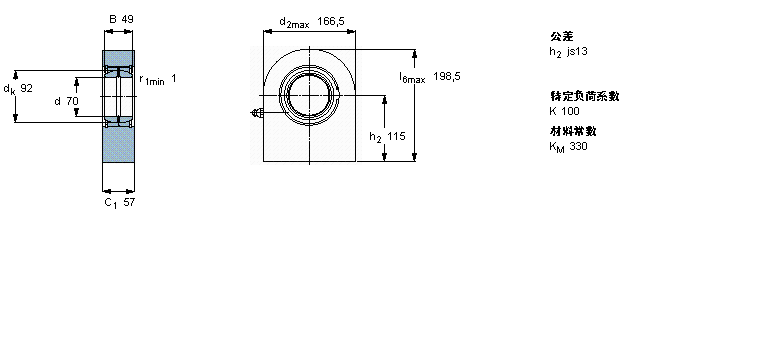

| 主要数据尺寸 | 角度倾的 | 基本负荷额定值 | 质量 | 型号 | ||||||
| 动态 | 静态 | |||||||||
| d | d2 | B | C1 | h2 | ± | C | C0 | |||
| 最大 | ||||||||||
|
|
||||||||||
| mm | 度数 | kN | kg | - | ||||||
|
|
||||||||||
| 70 | 166,5 | 49 | 57 | 115 | 6 | 315 | 680 | 10,5 | SCF 70 ES | |
