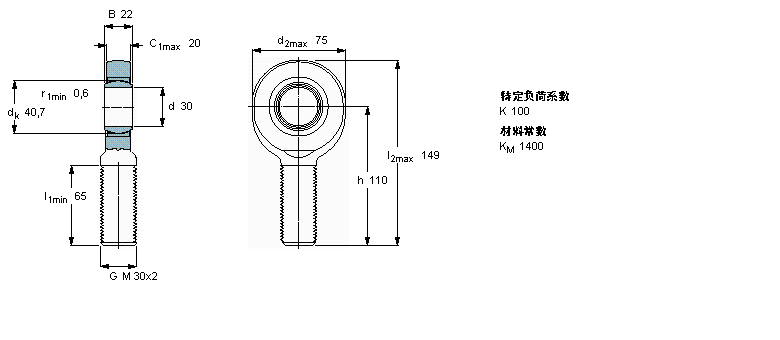

| 免维护杆端, 阳螺纹, 钢/烧结铜复合材料 | |||||||||||
| 公差 , 参见文字 | |||||||||||
| 径向内部游隙, 参见文字 | |||||||||||
| - 钢/烧结铜复合材料 | |||||||||||
| - 钢/PTFE 纤维 | |||||||||||
| - 钢/PTFE 复合材料 | |||||||||||
|
|||||||||||
| 主要数据尺寸 | 角度倾的 | 基本负荷额定值 | 质量 | 型号 | |||||||
| 动态 | 静态 | 轴承座完全与密封件 | |||||||||
| d | d2 | B | d3 | C1 | h | ± | C | C0 | |||
| 6g | |||||||||||
|
|
|||||||||||
| mm | 度数 | kN | kg | - | |||||||
|
|
|||||||||||
| 30 | 75 | 22 | M 30x2 | 20 | 110 | 6 | 65,5 | 104 | 0,87 | SA 30 C | |
